Las series RPT de Extrusiones Metálicas: 2400, 2500, 4600 y 6500
Las cuatro series con rotura de puente térmico de la Línea Española: qué resuelve cada una, sus valores Uf y cómo cambia la ventana completa según el vidrio.
Extrusiones Metálicas es nuestro proveedor principal de perfil de aluminio, y su Línea Española tiene cuatro series con rotura de puente térmico: dos corredizas y dos abatibles. Las fabricamos e instalamos todas, así que vale la pena explicar en qué se diferencian y cuándo conviene cada una.
Si es la primera vez que lees sobre RPT, empieza por qué es la rotura de puente térmico.
Corrediza perimetral
2400 RPT
- Marco 80 mm (2 rieles) · 124 mm (3 rieles)
- Poliamida 18 – 32 mm
- Vidrio hasta 24 mm
- Uf 3.82 W/m²K
Abatible de canal 16
2500 RPT
- Marco 62 mm ventana · 58 mm puerta
- Poliamida 24 mm
- Vidrio hasta 30 mm
- Uf 3.00 W/m²K
Corrediza perimetral
4600 RPT
- Marco 75 mm (2 rieles) · 112 mm (3 rieles)
- Poliamida 14.8 – 24 mm
- Vidrio hasta 18 mm
- Uf 4.30 – 4.66 W/m²K
Abatible de canal europeo
6500 RPT
- Marco 52 mm ventana · 45 mm puerta
- Poliamida 14.8 mm
- Vidrio hasta 32 mm
- Uf 3.68 W/m²K

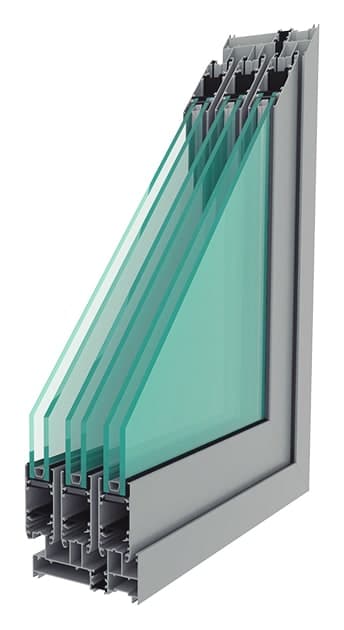

2400 RPT: la corrediza para balconeras
Es una corrediza perimetral pensada para balconeras y ventanales grandes. El marco viene en dos rieles, de 80 mm, o en tres, de 124 mm, y la hoja mide 76 mm. Admite configuraciones de dos, tres, cuatro y seis hojas, vidrio de hasta 24 mm y cierre multipunto. Marcos y hojas se ensamblan a 45°.
La rotura combina barras de poliamida de 18, 28 y 32 mm según la sección. Con eso, el fabricante calcula un Uf de 3.82 W/m²K en marco lateral y superior, y de 3.65 en el nudo central.
En ensayo, sobre una ventana de dos hojas de 1200 × 1200 mm, alcanzó:
| Prueba | Norma | Resultado |
|---|---|---|
| Permeabilidad al aire | UNE-EN 12207 | Clase 3 |
| Estanqueidad al agua | UNE-EN 12208 | 7A |
| Resistencia al viento | UNE-EN 12210 | C5 |
| Aislamiento acústico | con vidrio 4/16/4 | 30 dB · 32 dB ruido aéreo |

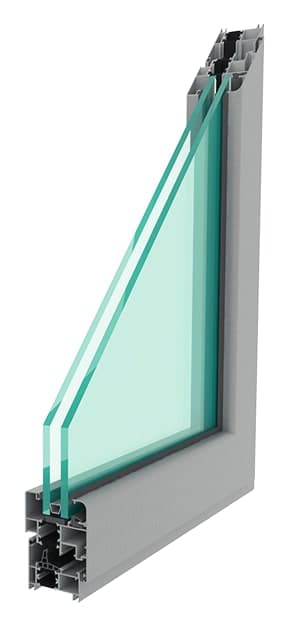

2500 RPT: la abatible que compite con el PVC
La frase es del propio catálogo, y los números la sostienen. Es una abatible de canal 16, con marco de 62 mm en ventana y 58 mm en puerta, y hoja de 76 mm en ventana y 102 mm en puerta. Lleva poliamida de 24 mm en todas sus secciones y acepta vidrio de 24 a 30 mm. Se puede armar oscilobatiente, con bisagra oculta o vista, y con cierre multipunto.

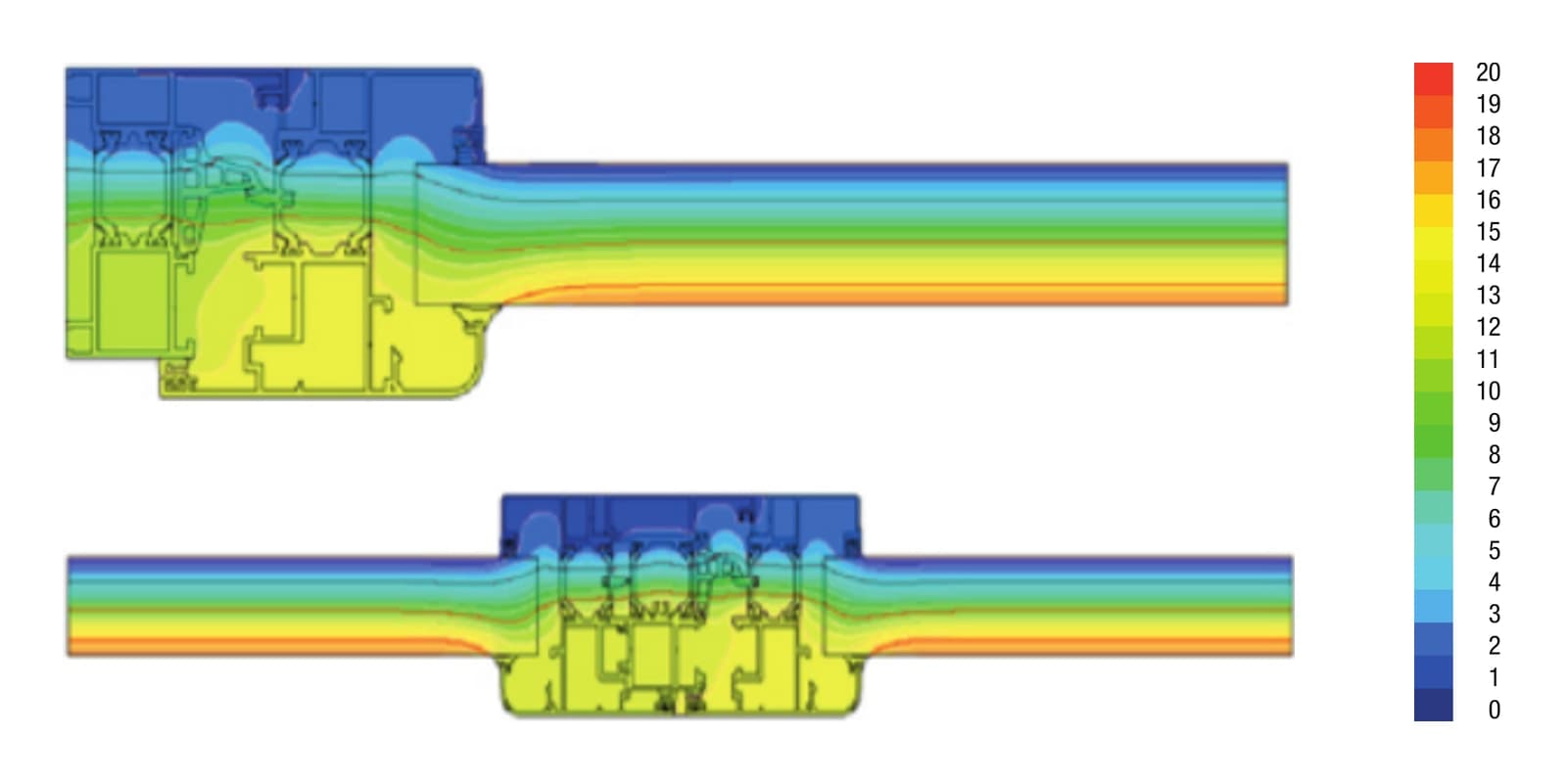

Su Uf es de 3.00 W/m²K en marco y hoja, y de 2.95 en el nudo central: alrededor de un 21 % menos que la 2400.
En ensayo, sobre una ventana oscilobatiente de dos hojas de 1200 × 1200 mm, subió un escalón en aire y dos en agua respecto a la corrediza:
| Prueba | Norma | Resultado |
|---|---|---|
| Permeabilidad al aire | UNE-EN 12207 | Clase 4 |
| Estanqueidad al agua | UNE-EN 12208 | 9A |
| Resistencia al viento | UNE-EN 12210 | C5 |
| Aislamiento acústico | con vidrio 4/16/4 | 30 dB · 32 dB ruido aéreo |
Por qué la abatible aísla más
Al cerrar, la hoja de una abatible se aprieta contra los empaques en todo su perímetro. Una corrediza, en cambio, necesita holgura para deslizarse, y por esa holgura pasan aire y agua. Es la misma razón por la que la 2500 sale mejor en las pruebas de hermeticidad. Si el vano permite abatir, la abatible siempre va a ganar en desempeño.

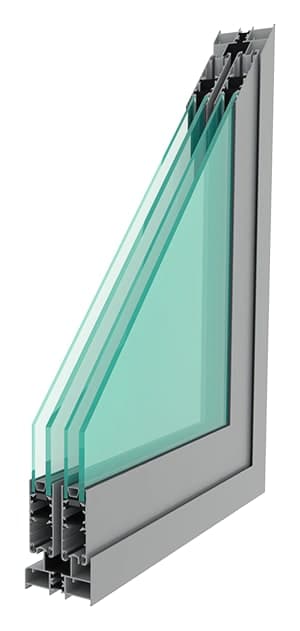

4600 RPT: la corrediza de vano mediano
Es la otra corrediza perimetral de la línea, para balconeras y vanos de tamaño moderado. El marco mide 75 mm en dos rieles y 112 mm en tres, y la hoja 71 mm. Acepta vidrio de hasta 18 mm, cierre multipunto o embutido, mosquitero y fijos de la misma serie, y se arma en dos, tres, cuatro o seis hojas.

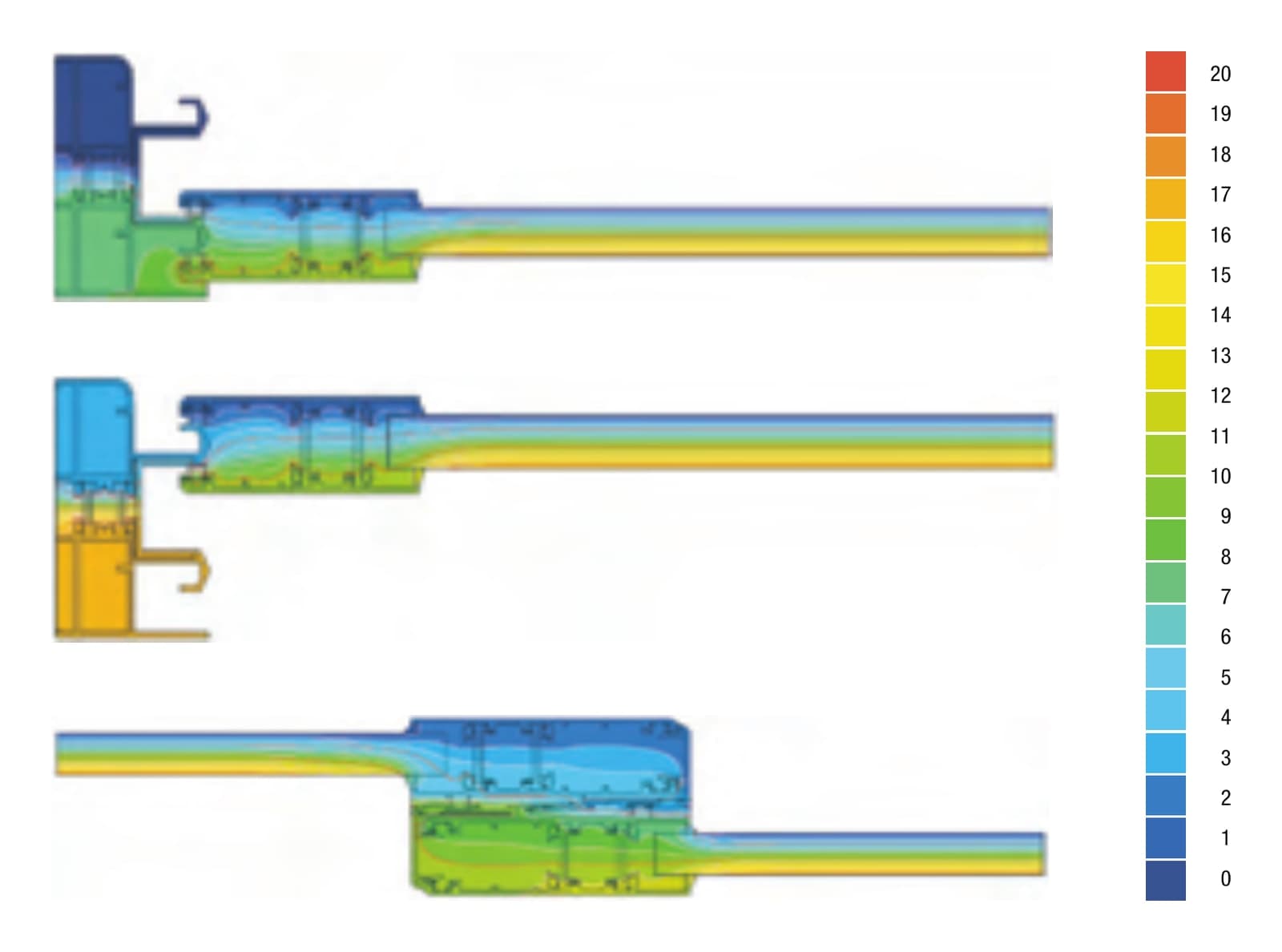

Aquí está el dato que más sorprende: su poliamida es más corta que la de la 2400, 14.8 mm en el marco y 24 mm en la hoja, y se nota. El fabricante calcula un Uf de 4.30 W/m²K en marco y hoja interior, 4.66 en el exterior y 5.07 en el nudo central, donde se cruzan las dos hojas. Es la RPT con el perfil menos aislante de las cuatro. Sigue siendo mucho mejor que una corrediza sin rotura, pero si el vano es grande y el desempeño importa, la 2400 rinde más.
Medidas máximas recomendadas por el fabricante:
| Tipo | Base | Altura | Peso máximo |
|---|---|---|---|
| Ventana de 2 hojas | 2200 mm | 1800 mm | 65 kg |
| Ventana de 4 hojas | 4400 mm | 1800 mm | 65 kg |
| Puerta de 2 hojas | 2800 mm | 2600 mm | 130 kg |
| Puerta de 4 hojas | 5600 mm | 2600 mm | 130 kg |

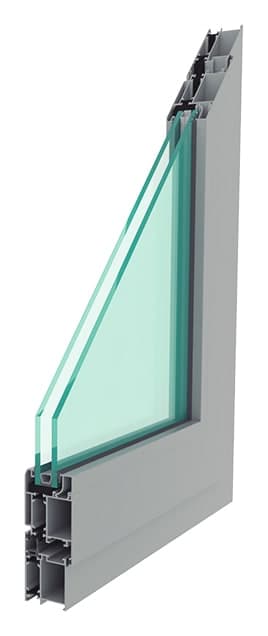

6500 RPT: la abatible de canal europeo
Es la abatible con más libertad de diseño: admite hojas curvas, marcos con solape embellecedor y siete aperturas, entre ellas abatible, proyectante (vasista), oscilobatiente y puerta de una o dos hojas. El marco mide 52 mm en ventana y 45 mm en puerta, la hoja 63 y 84 mm, y acepta el vidrio más grueso de la línea: hasta 32 mm.

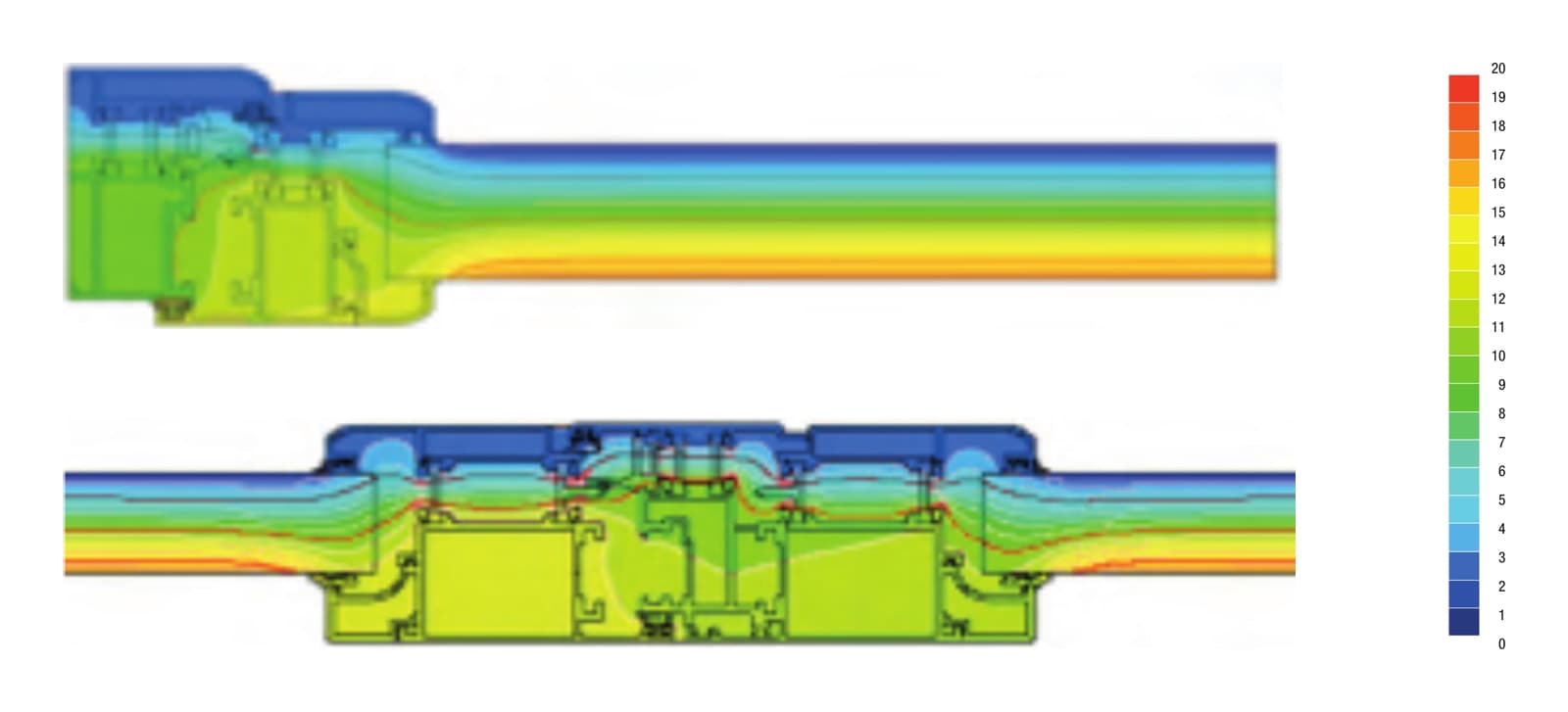

Lleva poliamida de 14.8 mm en todas sus secciones. Su Uf es de 3.68 W/m²K en marco y hoja, y de 3.50 en el nudo central. Queda entre la 2500 y la 2400; lo que la distingue no es el perfil, sino el espacio para un doble vidrio de cámara ancha o un laminado acústico.
Las cuatro, lado a lado
| Serie | Tipo | Poliamida | Vidrio máx. | Uf marco | Uf nudo central |
|---|---|---|---|---|---|
| 2400 RPT | Corrediza | 18 – 32 mm | 24 mm | 3.82 | 3.65 |
| 2500 RPT | Abatible | 24 mm | 30 mm | 3.00 | 2.95 |
| 4600 RPT | Corrediza | 14.8 – 24 mm | 18 mm | 4.30 – 4.66 | 5.07 |
| 6500 RPT | Abatible | 14.8 mm | 32 mm | 3.68 | 3.50 |
Uf en W/m²K. La barra de poliamida explica casi todo el orden: a más ancho de poliamida, menos calor cruza el perfil.
La ventana completa: Uw
El Uf habla sólo del perfil. Lo que se siente en el cuarto es el Uw, el de la ventana completa, y ese depende sobre todo del vidrio. Prueba a combinar serie y vidrio:
Estimador de Uw · ventana completa
Uw estimado
1.64W/m²K
0.70 × Ug 1.06 + 0.30 × Uf 3.00
- Aporte del vidrio0.74
- Aporte del perfil0.90
El ejercicio deja algo claro. Con el mismo vidrio low-E con argón, ir de la serie menos aislante a la más aislante, de la 4600 a la 2500, mueve el Uw de 2.09 a 1.64. Pasar de vidrio sencillo a ese low-E con argón, en la misma serie, lo mueve más de tres puntos: de 5.12 a 1.89 en la 2400.
La serie se elige por el vano y el uso; el desempeño térmico lo decide el vidrio. Por eso vale la pena entender cómo cambia el valor U con cada tipo de doble vidrio.
Cuál elegir
| Vano | Serie | Por qué |
|---|---|---|
| Balconera o ventanal corredizo grande | 2400 RPT | Hasta seis hojas y marco de tres rieles |
| Corrediza mediana con mosquitero | 4600 RPT | Mosquitero y fijos de la misma serie; vidrio hasta 18 mm |
| Recámara o estudio donde importa la hermeticidad | 2500 RPT | Mejor Uf, clase 4 al aire y 9A al agua |
| Diseño especial, o vidrio grueso acústico | 6500 RPT | Hojas curvas, solape y vidrio hasta 32 mm |
Las cuatro permiten perfil bicolor, con un acabado afuera y otro adentro.
Los valores Uf del fabricante son cálculos según EN ISO 10077-2, y el propio catálogo advierte que deben tomarse como orientativos: el valor real de una ventana sale de ensayar el conjunto de perfil y vidrio.
Cómo lo trabajamos
Cortamos, maquinamos y armamos estas series en nuestra planta de Santa Catarina, y templamos e insulamos el vidrio bajo el mismo techo. Mándanos el listado de vanos con su orientación y te proponemos serie y vidrio por partida, con el Uw estimado de cada uno.
Fuentes
- Extrusiones Metálicas, catálogos Serie corrediza 2400 RPT y Serie abatible 2500 RPT (2022), Serie corrediza 4600 RPT (febrero de 2024) y Serie abatible 6500 RPT (diciembre de 2023): medidas, poliamida, Uf, simulaciones, medidas máximas y resultados de ensayo.
- Gobierno de Escocia, Tables of U-values and thermal conductivity, nota 1 de la tabla 6.A.1: fracción de marco del 30 % usada en el estimador.
